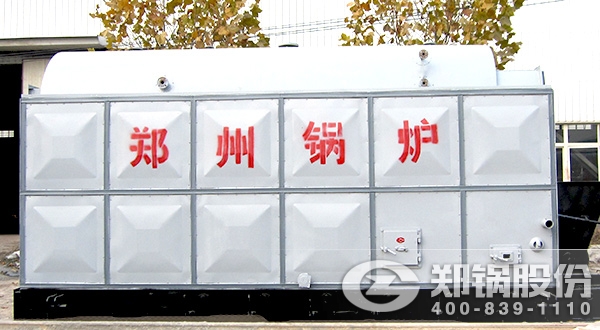

10t鏈條鍋爐的外形類似一個體積較大的箱子，鄭鍋的10噸鏈條爐排鍋爐分為4種，分別是DZL鏈條爐排鍋爐、SZL鏈條爐排鍋爐、DHL鏈條爐排鍋爐、SHL鏈條爐排鍋爐，它們總體為長度7-11米、高和寬為不到四米的產品。鄭鍋的鏈條爐排鍋爐整體構造非常精致，外形尺寸十分利于安放，且占地空間小。當然，每個產品的外形尺寸主要是由該產品內部的結構布局決定的，下面就來看一下鄭鍋的鏈條爐排鍋爐的結構優勢。

1、10噸DZL鏈條爐排鍋爐：鍋爐兩側布置水冷壁構成爐膛及對流煙道，鍋筒內布置有單回程螺紋煙管，尾部有鑄鐵省煤器。爐膛內采用水冷整澆的前拱、后拱。前拱為階梯形，后拱為人字形，使拱的 覆蓋率接近85%，有利于煙煤的燃燒。采用大塊式鏈條爐排實現機械式燃燒。配鼓引風機進行機械通風，并配以出渣機實現機械出渣，控制監測儀表齊全；

2、10噸SZL鏈條爐排鍋爐：鄭鍋的SZL系列組裝鏈條爐排鍋爐采用雙鍋筒縱置式布置，燃燒方式用鏈條爐排層燃。爐膛兩側墻水冷壁采用膜式水冷壁結構；爐膛前、后墻水冷壁管向下延伸到爐排上部形成前后拱，這樣既增加鍋爐的密封性能，又增加了爐膛容積及受熱面，同時加固了后拱的強度。爐膛后為燃燼室、對流管束，尾部有省煤器（或空氣預熱器）。煙氣經爐膛、燃燼室、對流管束、省煤器（或空氣預熱器）進入尾部煙道，通過除塵器、引風機、煙囪排入大氣；

3、10噸DHL鏈條爐排鍋爐：鍋筒筒身由Q245R鋼板卷焊而成，封頭是用同種鋼板沖壓而成。在鍋筒兩端封頭上均設開有檢修人孔。為防止低溫的給水與溫度較高的鍋筒筒壁直接接觸， 給水管采用套管結構。鍋爐的正常水位中心線在鍋筒中心線處。鍋筒裝有兩只高讀水位表、一只電接點水位計，還配有一只平衡容器，可用于裝設水位自動控制。為 提高蒸汽的品質，降低爐水的含鹽濃度，鍋筒上裝有連續排污管和爐內水處理用的加藥管，連續排污率為2%；

4、10噸SHL鏈條爐排鍋爐：基本結構由上鍋筒、下鍋筒、水冷壁、對流管束、省煤器、空氣預熱器等部件組成。鍋爐前部由水冷壁組成爐膛，并由前后水冷壁構成前后水冷拱，上下鍋筒之 間設置對流管束，管束設有橫向隔板，使煙氣橫向沖刷流動，鍋爐尾部布置省煤器和空氣預熱器。燃燒設備采用鱗片式鏈條爐排，分倉室通風結構，調節靈敏。

更多的10噸鏈條爐排鍋爐外形尺寸信息歡迎直接撥打鄭鍋股份的全國免費電話400-078-1110，或銷售熱線0371-86686767，鄭鍋期待與您的合作！
