20t/h燃?xì)庹羝仩t的施工安裝方案

2021-10-12

用戶采購了鄭鍋4臺20t/h燃?xì)庹羝仩t，安裝也是由鄭鍋負責。20t/h燃?xì)庹羝仩t的施工安裝方案總共分為四個階段。

第一階段施工-20t/h燃?xì)庹羝仩t

第一階段施工內容包括：基礎復測.鍋爐驗收.吊裝就位，找正調平。

基礎的復測

鍋爐直接放置于基礎上無墊鐵安裝以基礎上的三條凸臺來保證水平，所以爐底支座的基礎一定要保證水平。架設水準儀，測量三條支撐凸臺的標高(也可用自制的膠管水平儀測量)，測量基礎縱橫中心線及就位基準線。

吊裝就位

在鍋爐房的可拆墻與鍋爐基礎之間放置鋼滾杠，將鍋爐吊放于鋼滾杠之上，然后用倒鏈、滑輪等機具牽引鍋爐.并緩慢向基礎移動，在移動過程中逐步調整方位，鍋爐移到基礎上后，用千斤頂?shù)仍O(shè)施調整鍋爐，使鍋爐縱橫中心線對準基礎中心線。

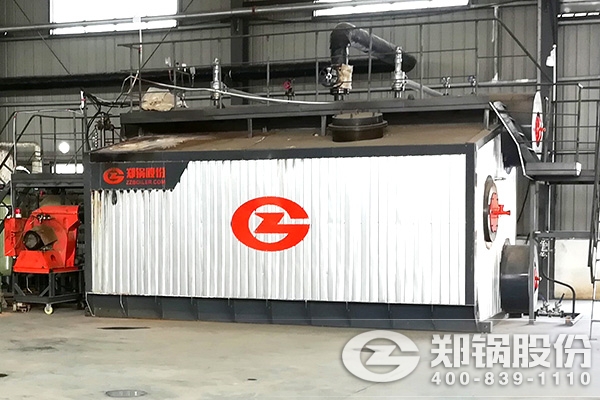

20t/h燃?xì)庹羝仩t.jpg

20t/h燃?xì)庹羝仩t

第二階段施工-20t/h燃?xì)庹羝仩t

第二階段(水壓試驗階段)施工內容包括;鍋爐本體水壓試驗，省煤器安裝及水壓試驗，風機安裝.煙風道安裝，燃燒器安裝等

鍋爐試壓準備

(1)將需試壓的管道支吊架安裝牢固，臨時上水、放水、放氣管路均安裝好。

(2)將管道及鍋筒上的閥門安裝好。除排汽閥外.各閥門均應處于關閉狀態，暫不安裝的法蘭口用盲板臨時封閉好(3)準備好水源及試壓泵，參加試壓人員應熟悉試壓的操作方法及規程，分工應明確，試壓時嚴禁超壓

鍋爐水壓試驗

(1)開啟鍋爐進水閥門，向鍋爐內加水，加水速度不宜過快，加水過程中由專人巡視檢查各部位是否有漏水現象。

(2)當鍋爐最高點放空閥門向外冒水時，證明水已加滿，待徹底排盡空氣后，關閉放空閥門。

(3)緩慢升壓到04MPa時進行一次全面檢驗。查.無泄漏后方可繼續升壓。

(4)升壓到額定工作壓力并檢查各部位，應無漏水或變形等異常現象

(5)繼續升壓到試驗壓力，保持0.05mpa，最后回降到工作壓力并進行檢查，檢查期間壓力應保持不變，受壓元件的壁面和焊縫上，應無水珠和水霧。

(6)試壓結束后，應緩慢降壓，壓力為零時，打開鍋爐上部放空閥，將鍋爐內的水全部放盡：(7)水壓試驗合格后應辦理簽證手續。

第三階段施工-20t/h燃?xì)庹羝仩t

第三階段施工二內容包括：風機試運行，烘爐、煮爐和蒸汽嚴密性試驗。

烘爐前應具備的條件

(1)鍋爐本體及工藝管道全部安裝完畢并經水壓試驗合格;煙風道清理干凈;水處理、給水、排污、通風、引風、照明等系統均安裝完畢.并經單體試運轉合格：

(2)鍋爐給水水質符合GB1576—96《低壓鍋爐水質標準》的規定

(3)爐膛出口處的煙溫測點設置完畢，準備好烘爐記錄表格(4)對參加烘爐人員進行技術交底。2.3.2烘爐

(1)沖洗鍋爐.注八處理合格的軟化水，將鍋爐水加到正常水位。

(2)烘爐前，先開啟鼓、引風機，吹掃5rain，清除鍋爐內積存的氣體，然后開始點火：

(3)烘爐時，其燃燒應連續均勻，并應有人晝夜值班，定時記錄煙氣溫度，繪制煙氣升溫曲線，做好原始記錄。

(4)烘爐期間應經常觀察爐墻的變化情況，如發現異常情況應及時處理。

(5)定期由下鍋簡排污閥處排水，以保證爐子各部位水溫一致。

(6)烘爐時應時刻監視上鍋筒的水位，防止發生鍋爐缺水或滿水事故

煮爐

(1)在烘爐后期，進行煮爐和蒸汽嚴密性試驗

(2)煮爐時加藥量按表2配方

表2煮爐加藥配方

藥品名稱	加藥量/(kg/m³水)
氫氧化鈉	2~3
磷酸三鈉	2~3

(3)藥品應溶解成溶液后方可加入鍋爐內，配制和加入藥液時應采取安全措施。

(4)加藥時暫停燃燒，并將鍋筒水位降至最低水位線，通過上鍋筒副氣閥將藥液加入，加藥后再補充至最高水位線，繼續燃燒。

(5)煮爐期間應定期從鍋筒取水樣進行水質分析.當爐水堿度低于45mol/L時，應補充加藥。

(6)煮爐結束后，應交替進行上水和排污，直到水質達到運行標準，然后停爐排水，沖洗鍋爐內部與藥液接觸過的閥門，清除鍋筒、集箱內的沉積物，檢查排污閥，應無堵塞現象。

蒸汽嚴密性試驗

(1)升壓至04MPa，對鍋爐系統內的法蘭、人孔、手孔和其它連接螺栓進行一次熱緊。

(2)繼續升壓至額定工作壓力，檢查各聯接處的嚴密性。

第四階段施工-20t/h燃?xì)庹羝仩t

鍋爐嚴密性試驗合格后.進行鍋爐負荷試運：試運應在生產廠家指導下按照鍋爐使用說明書的規定進行：試運前對汽、水系統.爐內外燃?xì)庀到y(tǒng)等密封部位進行檢查，保證各種控制器處于正確位置.各附屬設備均達到投用條件。

帶負荷試運48h.運行應正常，同時做好運行記錄。報請鍋爐監查部門.經性能評定臺格后辦理工程總體驗收手續。
