11.6噸水泥窯窯頭AQC余熱鍋爐,煙氣量12800Nm3/h,煙氣溫度320～450℃
2021-11-18
本工程為利用2500t/d水泥熟料生產線的窯尾、窯頭廢氣余熱進行發電。
1.水泥窯窯頭AQC余熱鍋爐技術參數
| 鍋爐型號及名稱 | 窯頭AQC余熱鍋爐 |
| 廢氣進口溫度 | 320～450℃ |
| 廢氣進口廢氣量設計取值 | 12800Nm3/h |
| 廢氣進口設計溫度設計取值 | 375℃ |
| 廢氣阻力 | ≤850Pa |
| 廢氣進口壓力 | -200Pa |
| 鍋爐入口含塵濃度 | 30g/Nm3(內置分離器) |
| 鍋爐總漏風 | ≤1% |
| 主蒸汽產量 | ≥11.6t/h |
| 額定主蒸汽壓力 | 1.2MPa（A） |
| 主蒸汽最高工作壓力 | 1.6MPa（A） |
| 額定主蒸汽溫度 | 355℃ |
| 省煤器給水量 | ≥27.3t/h |
| 省煤器出水溫度 | ≥170℃ |
| 給水溫度 | 40℃ |
| 循環方式 | 自然循環 |
| 廢氣成分 | 含熟料顆粒的熱空氣 |
2.AQC水泥窯余熱發電鍋爐供貨范圍
鍋筒、鍋筒內裝置、鍋筒支座;
蒸發器、省煤器、過熱器;
鋼架、平臺、樓梯、護板、爐頂保溫間、爐墻金屬件、進出口煙道接口及灰斗;

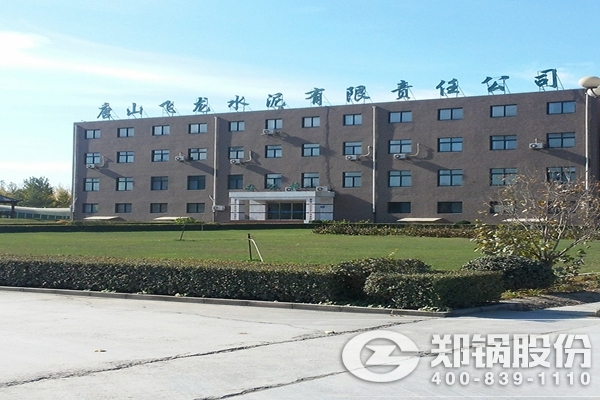

水泥窯余熱鍋爐項目圖
3.水泥窯余熱鍋爐設計基礎資料
A.文字資料內容
1) 鍋爐操作運行說明書
2) 鍋爐安裝說明書
3) 鍋爐熱力計算結果匯總
4) 煙風系統阻力計算結果匯總
5) 汽水系統阻力計算結果匯總
6) 安全閥排放量計算
7) 鍋爐汽水系統強度計算書
8) 按常規滿足工程設計要求的其它有關資料。
B.圖紙資料內容
1) 鍋爐總圖(平、剖面圖)
2) 鍋爐基礎及載荷圖
3) 鍋爐本體汽水系統測點布置圖(包括必要的安裝圖)及測量范圍
4) 鍋爐本體煙氣系統測點布置圖(包括必要的安裝圖)及測量范圍
5) 鍋爐本體吹(清)灰裝置及其控制系統圖
6) 鍋爐范圍內管道圖
7) 本體系統附件及測量儀表圖
8) 平臺樓梯布置圖及煙道進口位置支撐圖
9) 鍋爐膨脹系統圖
10) 煙氣接口圖
11) 給水、主蒸汽、熱水等接口尺寸圖
12) 有測點布置的地方其爐墻結構圖
13) 各類電氣接線原理圖
14) 按常規滿足工程設計要求的其它有關資料
15) 窯尾鍋爐振打裝置電氣圖紙及說明
